產品型號:FT-YG1
產品價格:328000元
產品品牌:風途
一、激光云高儀產品概述
激光云高儀又稱激光雷達云高儀,激光云高儀能夠測量云高和垂直能見度,便于移動,可以全天候不間斷的自動運行,免維護周期長,運行成本低、信號發射功率強大、穩定,測量距離遠。激光云高儀利用大氣中氣溶膠粒子對激光的米散射效應,探測15km以下低空大氣中的塵埃、云霧等氣溶膠粒子,為米散射激光雷達。與其它散射機制相比,米散射具有較大的散射面積,回波信號較大;大氣氣溶膠粒子大多處在較低的高度上,使之易于探測。其主要應用于機場、艦船、移動測量車及氣象臺站等對云底高、積分云量的測量。
二、激光云高儀工作原理
激光云高儀根據激光測距原理,發射器發射周期性的激光脈沖到大氣中,接收器接收云層和大氣的后向散射信號,處理器對接收信號進行處理,經反演運算,得到各高度大氣的消光系數,從而判斷云層并計算云底高度值。
三、激光云高儀設備組成
激光云高儀是以光電技術為核心的探測大氣的智能感知設備,由探測組件、光電轉換、數據采集和處理、邏輯控制、數據存儲、終端軟件、外殼組件等組成。原理組成見圖2。
探測組件:由框架、發射分組件和接收分組件組成。框架提供支撐;發射分組件實現激光的發射;接收分組件接收回波信號并經光電轉換將回波信號轉化為電信號;
數據采集和處理:由電路處理板在嵌入軟件控制下采集回波信號、進行數據處理、反演得到云高等信息;
邏輯控制:由電路處理板結合嵌入軟件完成時序邏輯控制,控制激光器、數據采集、信息傳輸?shù)劝凑諘r(shí)序要求周期性工作;
數據存儲:由電路處理板結合嵌入軟件周期性按照預定方式儲存歷史數據;
外殼組件:為設備其他組件提供支撐和保護;
吹窗組件:由風扇和PTC加熱器件組成,完成防止窗口玻璃結露。上電即工作,持續吹熱風;
終端軟件:安裝在外部終端計算機中,通過RS485/RJ45接口與電路處理板實時通訊,主要完成命令和狀態檢測、數據解析、數據存儲、數據查詢、界面顯示等。

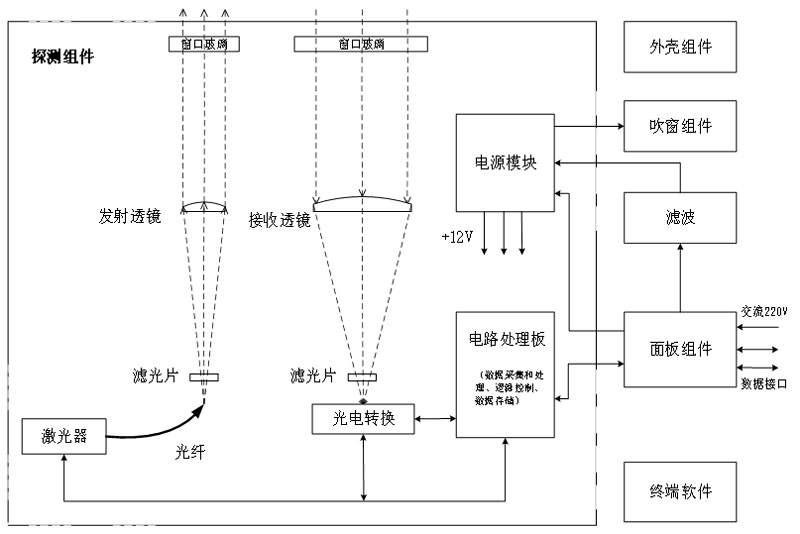

激光云高儀原理組成框圖如下:
四、激光云高儀技術指標
4.1主要功能
設備主要功能如下:
a)能夠測量顯示云底高度、云層厚度、大氣邊界層高度、天空模糊時輸出垂直能見度;
b)多層云測量功能:可測5層云,并測得每層云的云底高度、云厚及積分云量;
c)自檢功能:設備可自動檢測其內部主要部件的運行狀態或運行參數;
d)參數設置和掉電保護功能:能夠通過外部終端軟件進行參數設置,同時掉電后所設置的參數仍然能夠保存;
e)數據格式:符合《地面觀測氣象數據字典》中云高儀部分?jǐn)?shù)據格式;
f)設備具備自清潔、自加熱等自動控制功能;
g)具有存儲3個月歷史數據功能。
4.2性能指標
a)云高測量范圍:15~15000m;
b)云高最小分辨力:5m;
c)可探測云層數:≥5層;
d)固定目標物距離測量誤差:≤5m。
4.3物理特性
a)外形尺寸(長×寬×高):≤320*330*480mm;
b)重量:≤20kg。
4.4電氣性能
a)供電:AC220V(1±15%)、50Hz±2.5Hz;
b)功耗:≤100W。
4.5數據傳輸
a)接口類型:RJ45和RS485可選;
b)波特率:9600bps、19200bps、38400bps、57600bps、115200bps可設;
c)數據更新周期:20s~120s連續可設。
4.6環境適應性
a)IP65防護等級
b)工作溫濕度
1)環境溫度:-45C~50C;
2)相對濕度:5%~100%。
c)貯存溫濕度
1)環境溫度:-55~60C;
2)相對濕度:5%~100%。
五、激光云高儀安裝注意事項
a)設備安裝應選擇開闊場地,周邊無明顯遮擋物;
b)為避免陽光直射造成窗口光學系統污染,應按照如下原則安裝設備:設備安裝在北半球,窗口指北,設備安裝在南半球,窗口指南;
c)按照設備尺寸制作合適的地基,建議尺寸不小于800*800mm。
